FLUSSIMETRO A TURBINA D-EL FILETTATO
Il misuratore di portata D-EL viene usato per liquidi, si può montare con flusso verticale e orizzontale mantenendo un tratto rettilineo della tubazione di 10 diametri a monte e 10 diametri a valle.Viene costruito in due versioni : la versione filettata , e la versione da inserire tra flange wafer , in PVC e in AISI .Il principio di funzionamento a girante, movimentata al passaggio del flusso trasmette degli impulsi elettrici ad un sensore Hall, montato esternamente, senza contatto con il liquido,convertito poi in portata, con una precisione del 2% .Possiede un Totalizzatore, un elettronica compatta con uscita Analogica e 4-20 mA.In modo molto semplice si possono programmare due allarmi sull’intera scala, agendo su una tastiera a membrana.
CARATTERISTICHE
| PRINCIPIO DI MISURA | Turbina |
| PRINCIPIO SENSORE | Effetto Hall senza contatto |
| USCITA | Analogica/4-20 mA |
| DISPLAY | Matrice a led verdi alta luminosità |
| ALLARMI | Minima e massima programmabilità |
| RIPETIBILITÀ FREQUENZA | 0,5 % |
| ALIMENTAZIONE | 24 vdc |
| ASSORBIMENTO | 100 mA |
| INSTALLAZIONE | Verticale e orizzontale |
| TEMPERATURA | 60°C |
| MATERIALE | PVC-Moplen |
| PRESSIONE | 16 bar |
| ATTACCHI WAFER | DN 40 – 50 – 65 – 80 – 100 |
| ATTACCHI FILETTATI FEMMINA | 1/2″ – 3/4″ – 1″ – 1″1/4 – 1″1/2 – 2″ |
| TOTALIZZATORE | |
| PORTATA | M/3 – L/min. – L/h |
| PRECISIONE | 2/3 % |

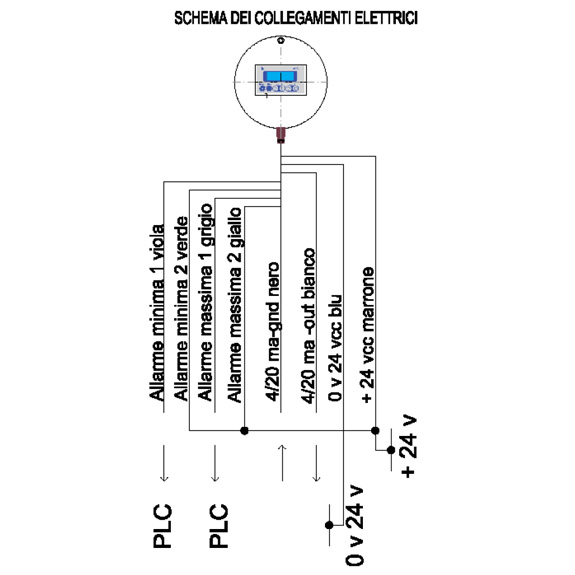

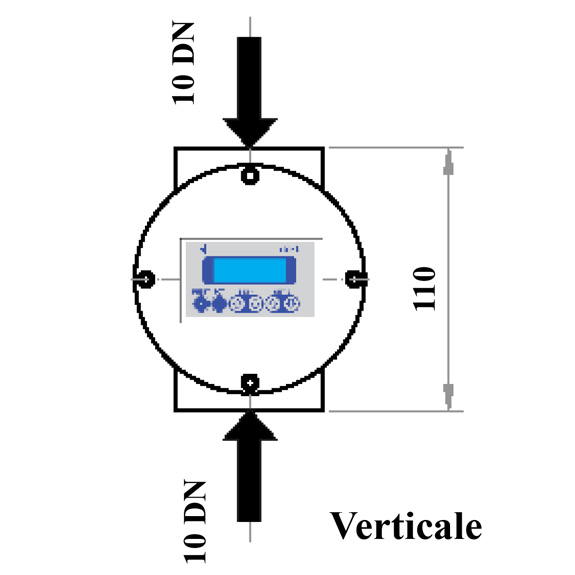

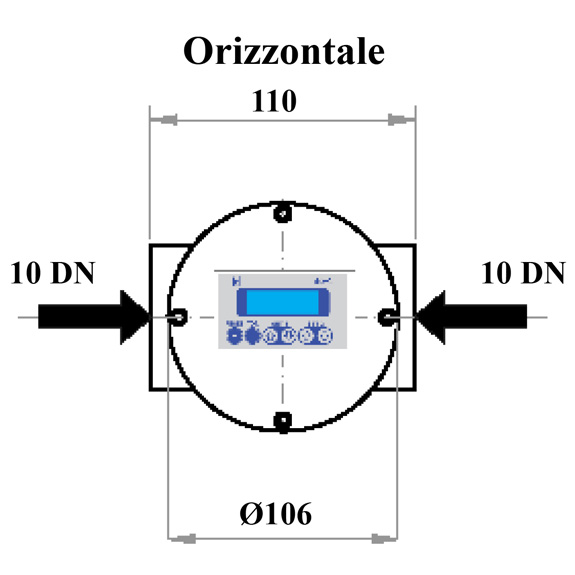

DISEGNO TECNICO/DETTAGLIO
PORTATE STANDARD PER ACQUA 20° C
| TIPO D-EL | FILETTATO F. Portate disponibili WATER M3/h |
|---|---|
| 1/2″ | 0,5 – 5 |
| 3/4″ | 0,8 – 8 |
| 1″ | 1,5 – 15 |
| 1″1/4 | 2 – 20 |
| 1″1/2 | 3,5 – 35 |
| 2″ | 7 – 70 |
