TURBINEN-DURCHFLUSSMESSER TURBINE FLOWMETERS
Der Durchflussmesser D-EL wird für Flüssigkeiten verwendet und kann sowohl bei vertikaler als auch bei horizontaler Strömung installiert werden, wobei ein gerader Rohrabschnitt von 10 Durchmessern stromaufwärts und 10 Durchmessern stromabwärts eingehalten werden muss.
Er wird in zwei Versionen hergestellt: die Version mit Gewinde und die Version zum Einsetzen zwischen den Zwischenflanschen vom Typ Wafer.
Das durch die Strömung bewegte Laufrad überträgt elektrische Impulse auf einen außen angebrachten Hallsensor, ohne dass dieser mit der Flüssigkeit in Berührung kommt, und wandelt diese in eine Durchflussmenge mit einer Genauigkeit von 2 % um.
Der Durchflussmesser verfügt über einen Totalisator (Zählwerk) und eine kompakte Elektronik mit Analog-Ausgang und 4-20 mA.
Die Programmierung von zwei Alarmen über die gesamte Skala ist sehr einfach über eine Folientastatur möglich.
TECHNISCHE EIGENSCHAFTEN
| MESSPRINZIP | Turbine |
| SENSORPRINZIP | Hall-Effekt kontaktlos |
| AUSGANG | Analog / 4-20 mA |
| DISPLAY | Grüne LED-Matrix mit hoher Helligkeit |
| ALARME | Minimum und Maximum programmierbar |
| WIEDERHOLBARKEIT DER FREQUENZ | 0,5 % |
| STROMVERSORGUNG | 24 vdc |
| ABSORPTION | 100 mA |
| INSTALLATION | Vertikal und horizontal |
| TEMPERATUR | 60°C |
| MATERIAL | PVC-Moplen |
| DRUCK | 16 bar |
| ANSCHLÜSSE WAFER | DN 40 – 50 – 65 – 80 – 100 |
| ANSCHLÜSSE INNENGEWINDE | 1/2″ – 3/4″ – 1″ – 1″1/4 – 1″1/2 – 2″ |
| TOTALISATOR (ZÄHLWERK) | |
| DURCHFLUSSMENGE | M/3 – L/min. – L/h |
| GENAUIGKEIT | 2/3 % |

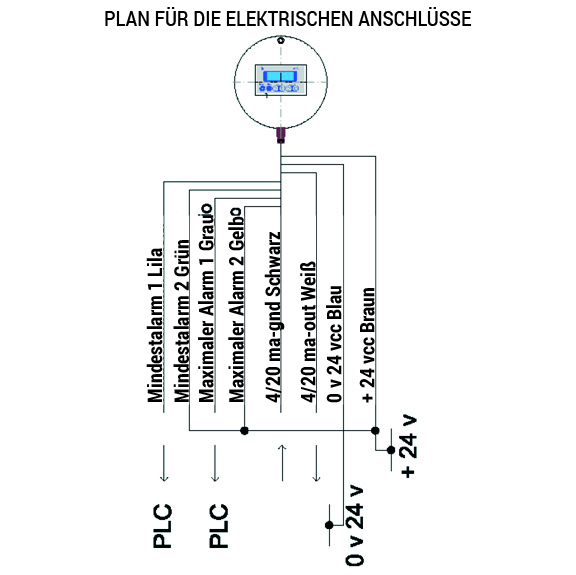

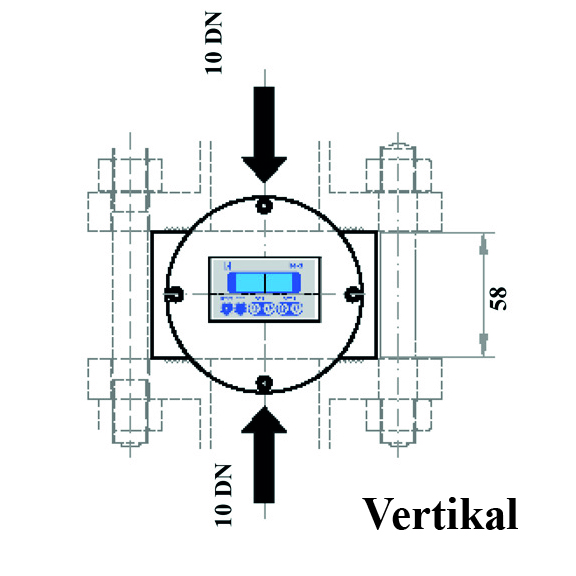

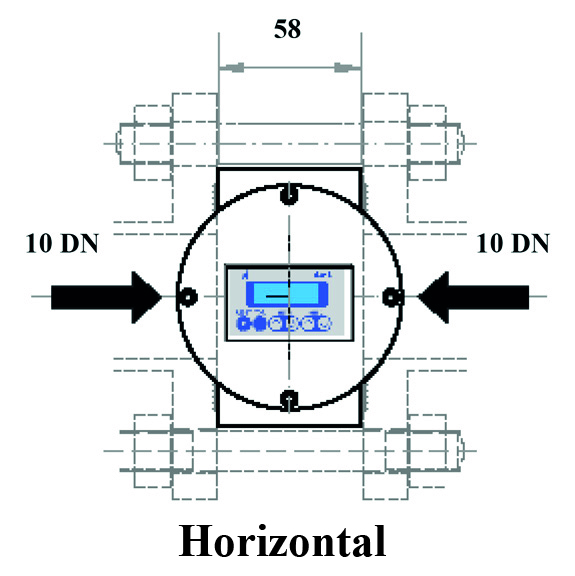

TECHNISCHE ZEICHNUNG/DETAIL
STANDARD DURCHFLUSSRATEN FÜR WASSER 20 ° C
| TYP D-EL | WAFER UNI PN10 Verfügbare Durchflussmenge WATER M3/h |
|---|---|
| DN-40 | 3,5 – 35 |
| DN-50 | 5 – 70 |
| DN-65 | 10 -110 |
| DN-80 | 18 – 180 |
| DN-100 | 25 – 250 |
