CAPTEUR D-EL WAFER
Le Capteur D-EL est utilisée pour des liquides, Il permet l’installation sur des tuyauteries verticales ou horizontales avec flux descendant ou ascendant, droit ou gauche. Il est fabriqué en deux versions: la version filetée, et la version à insérer entre brides wafer. Le principe de fonctionnement turbine, déplacé vers le passage de flux transmet des impulsions électriques à un capteur à effet Hall, monté à l’extérieur, sans contact avec le liquide, puis convertie en débit, avec une précision de 2%. Il dispose d’un compteur, une sortie 4-20 mA électronique compact et analogique. D’une manière très simple, vous pouvez régler deux alarmes sur l’ensemble de l’échelle, sur un clavier à membrane.
CARACTÉRISTIQUES
| Principe de mesure | Turbine |
| Capteur principe | Effet Hall sans contact |
| Sortie | Analogique/4 – 20 mA |
| Dispay | LED vertes Matrix Haute luminositè |
| Alarmes | Programmable minimum et maximum |
| Fréquence de répétabilité | 0,5 % |
| Alimentation | 24 vdc |
| Absorption | 100 mA |
| Installation | Verticale et Horizontale |
| Températures | 60°C |
| Matériel | PVC-Moplen |
| Pression | 16 bar |
| Bridas attaques | DN 40 – 50 – 65 – 80 – 100 |
| Attaques Fileté femelle | 1/2″ – 3/4″ – 1″ – 1″1/4 – 1″1/2 – 2″ |
| Compteur | |
| échelle | M/3 – L/min. – L/h |
| Précision | 2/3 % |

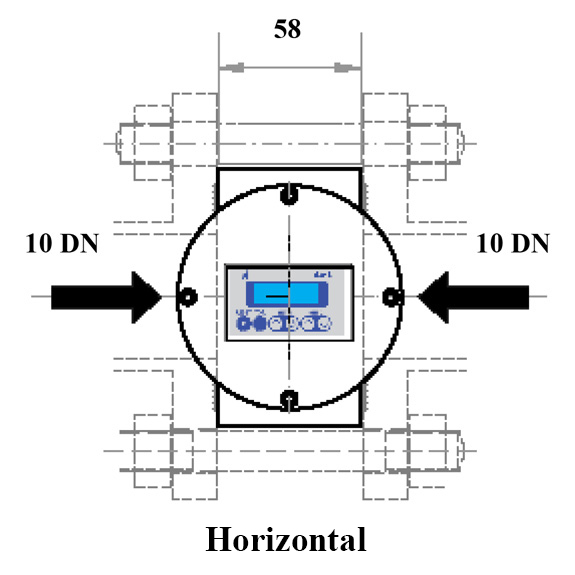

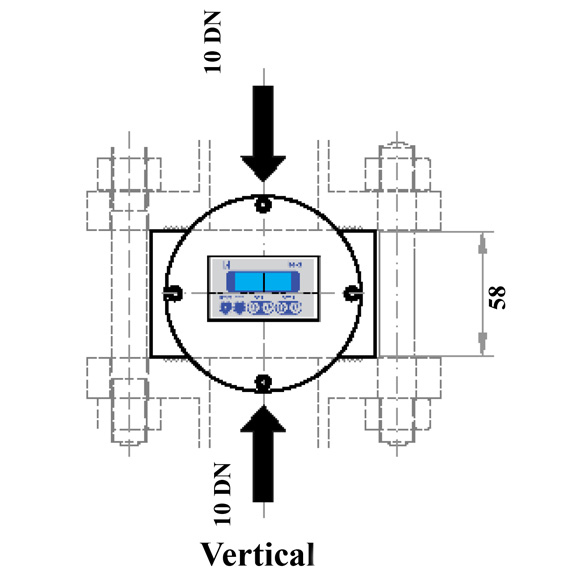

DESSIN TECHNIQUE/DÉTAIL
DÉBITS STANDARDS POUR EAU 20°C
| TYPE D-EL | WAFER UNI PN10 Échelles Disponibles WATER M3/h |
|---|---|
| DN-40 | 3,5 – 35 |
| DN-50 | 5 – 70 |
| DN-65 | 10 -110 |
| DN-80 | 18 – 180 |
| DN-100 | 25 – 250 |
