MISURATORE DI PORTATA ELETTRONICO A TURBINA
IL misuratore di portata D-EL viene usato per liquidi, si può montare con flusso verticale e orizzontale mantenendo un tratto rettilineo della tubazione di 10 diametri a monte e 10 diametri a valle.Viene costruito in due versioni : la versione filettata , e la versione da inserire tra flange wafer.Il principio di funzionamento a girante, movimentata al passaggio del flusso trasmette degli impulsi elettrici ad un sensore Hall, montato esternamente, senza contatto con il liquido,convertito poi in portata, con una precisione del 2% .Possiede un Totalizzatore, un elettronica compatta con uscita Analogica e 4-20 mA. In modo molto semplice si possono programmare due allarmi sull’intera scala, agendo su una tastiera a membrana.
CARATTERISTICHE
| PRINCIPIO DI MISURA | Turbina |
| PRINCIPIO SENSORE | Effetto Hall senza contatto |
| USCITA | Analogica/4-20 mA |
| DISPLAY | Matrice a led verdi alta luminosità |
| ALLARMI | Minima e massima programmabili |
| RIPETIBILITÀ FREQUENZA | 0,5 % |
| ALIMENTAZIONE | 24 vdc |
| ASSORBIMENTO | 100 mA |
| INSTALLAZIONE | Verticale e orizzontale |
| TEMPERATURA | 60°C |
| MATERIALE | PVC-Moplen |
| PRESSIONE | 16 bar |
| ATTACCHI WAFER | DN 40 – 50 – 65 – 80 – 100 |
| ATTACCHI FILETTATI FEMMINA | 1/2″ – 3/4″ – 1″ – 1″1/4 – 1″1/2 – 2″ |
| TOTALIZZATORE | |
| PORTATA | m3/h – L/min. – L/h |
| PRECISIONE | 2/3 % |

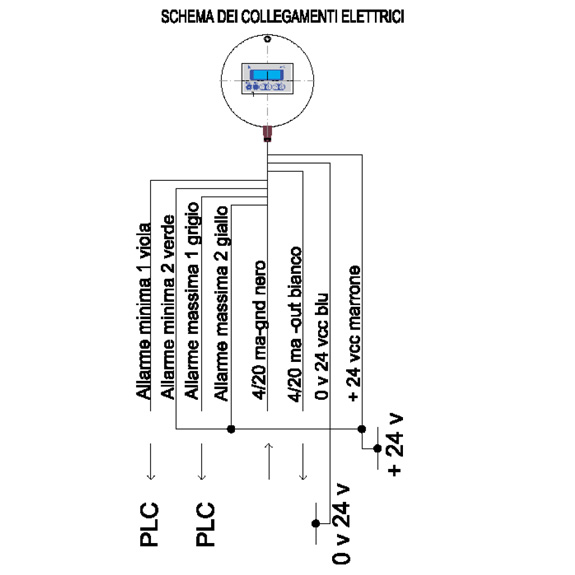

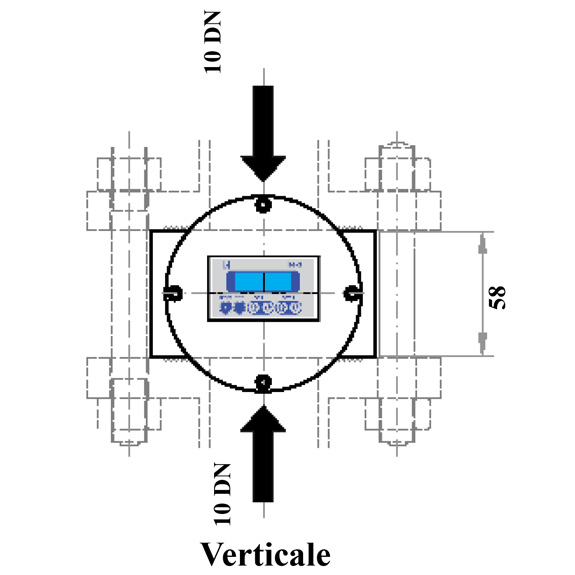

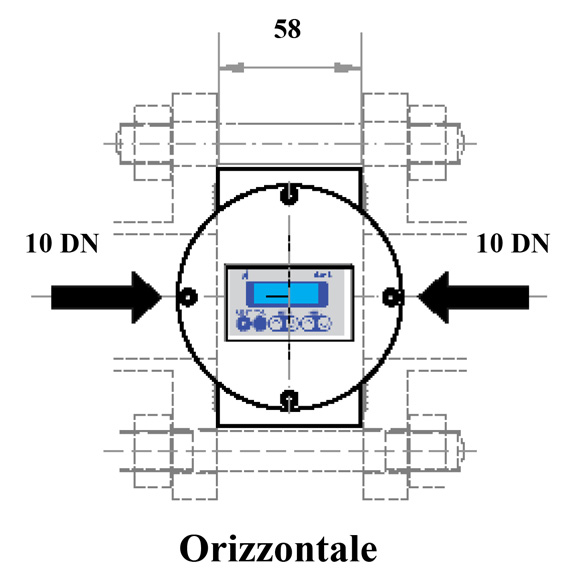

DISEGNO TECNICO/DETTAGLIO
PORTATE STANDARD PER ACQUA 20° C
| TIPO D-EL | WAFER UNI PN10 Portate disponibili WATER M3/h |
|---|---|
| DN-40 | 3,5 – 35 |
| DN-50 | 5 – 70 |
| DN-65 | 10 -110 |
| DN-80 | 18 – 180 |
| DN-100 | 25 – 250 |
