Version G50/G60/G70

TURBINEN-DURCHFLUSSMESSER VERSION G50/G60/G70 MIT IMPULSAUSGANG

Die Durchflussmesser G 50 – G 60 und G70 sind für kleine und mittlere Durchflussmengen geeignet und werden für Flüssigkeiten oder Gase eingesetzt. Sie können sowohl bei vertikaler als auch bei horizontaler Strömung montiert werden, wobei ein gerader Rohrabschnitt von 5 DN vor und hinter den Durchflussmesser einzuhalten ist.
Er besteht aus PMMA mit Gewindeanschlüssen 1/4″ – 3/8″ für G 50 und 3/8″- 1/2″ für G 60 und für G 70 1/2″ – 3/4″ – 1″ (BSP Aussengewinde aus PVC/ KUPFER/INOX).
Das durch die Strömung bewegte Laufrad überträgt elektrische Impulse auf einen außen angebrachten Hall-Sensor, ohne dass dieser mit
der Flüssigkeit in Berührung kommt. Dann erfolgt die Umwandlung in Durchflussmenge mithilfe von PLC.
Für die Verwendung mit Gas ist das Vorhandensein eines Displays erforderlich.

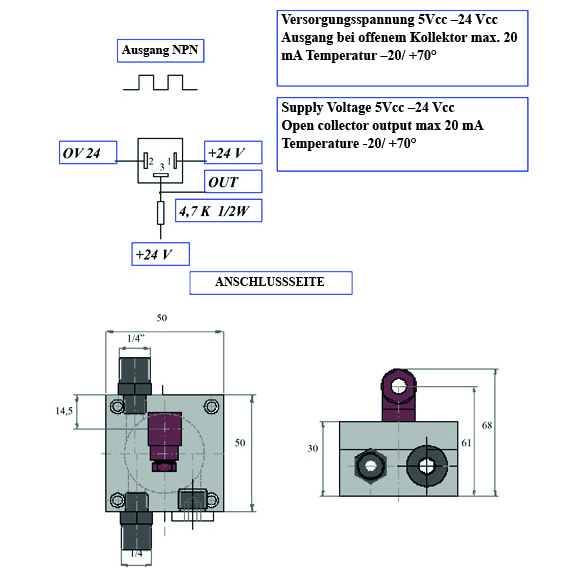

TECHNISCHE EIGENSCHAFTEN

Innengewinde BSP	Verfügbare Durchflussmengen G50 x Wasser
1/4″ – 3/8″	0,3 – 3 L/min.
1/4″ – 3/8″	0,5 – 5 L/min.
1/4″ – 3/8″	0,8 – 8 L/min.
1/4″ – 3/8″	1 – 10 L/min.

Innengewinde BSP	Verfügbare Durchflussmengen G60 x Wasser
3/8″ – 1/2″	2,5 – 25 L/min.
3/8″ – 1/2″	3,5 – 35 L/min.
3/8″ – 1/2″	4 – 40 L/min.
