FLUSSIMETRI IN PLEXIGLAS PER MEDIE PORTATE “R-R” E "PL-R"

PLEXIGLAS-DURCHFLUSSMESSER “R-R”, “PL-R” UND “R-R” MIT FRONTANSCHLUSS

Die Durchflussmesser der Serien “R-R”, “PL-R” mit Nadelventil zur Regulierung sind komplett aus Plexiglas gefertigt. Sie sind mit einem geführten Schwimmer ausgestattet und bestehen aus verschiedenen Materialien: AISI 316, Hastelloy oder PVC für
aggressiven Flüssigkeiten. Sie sind mit einem Heckanbaugerät ausgestattet.

  • Die Präzision des Gerätes beträgt ± 5% Vollausschlag

  • Druck maxime von arbeit 10 Bar

  • NEUES R/1-R-MODELL MIT FRONTKONFIGURATION

TECHNISCHE EIGENSCHAFTEN

Anwendung Flüssigkeiten und Flüssiggas
Genauigkeit ±5% des Skalenendwerts
Max. Betriebsdruck 10 bar
Max. Betriebstemperatur 70° C
Armaturen und Wasserhahn aus Messing AISI 304 o AISI 316
Standardhahn am Einlass

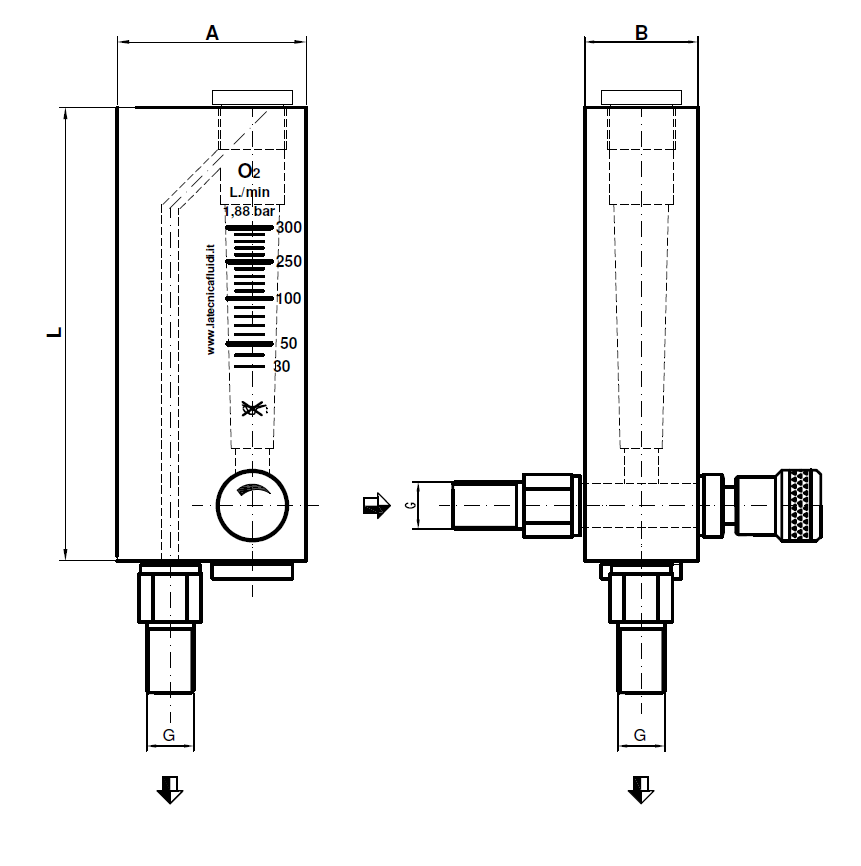

TECHNISCHE ZEICHNUNG/DETAIL

rubinetto in uscita disegno

ZUBEHÖR

  • Proxy ALP/1 oder ALP/3 für Mindest- und Höchstdurchfluss-Alarm oder beide
  • Tippen Sie auf die Steckdose

Standard-Durchflüsse für Wasser 20°C

TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
R/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 115 40
R/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 140 45
R/3-R 3000-4000 40-50-60 3/4″ – 1″ 225 160 50
TYPE WATER AIR Threaded connections
L/h Nm3/h G L A B
R/1-R FRONTAL 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 60 40
R/2-R FRONTAL 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 80 45
TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
PL/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 215 170 40
PL/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 255 205 45

Bei den angegebenen Werten handelt es sich um Richtwerte; aufgrund der Anforderungen des Kunden können Durchflüsse mit anderen Skalenendwerten als den angegebenen geliefert werden.
