FLUSSIMETRI IN PLEXIGLAS PER MEDIE PORTATE “R-R” E "PL-R"

DÉBITMÈTRES EN PLEXIGLAS « R-R » ET « PL-R » AVEC VANNE À POINTEAU RÉGLAGE

Les débitmètres des séries « R-R » et « PL-R » avec robinet de régulation sont entièrement réalisés en plexiglas avec un flotteur de mesure guidé disponible en différents matériaux : AISI 316, Hastelloy ou PVC pour les liquides agressifs. Ils sont équipés de raccordements arrière avec robinet de régulation.

  • La précision de l’instrument est de: ± 5% fond d’échelle.

  • Pression maximale d’utilisation: 10 bars.

  • NOUVEAU MODÈLE R/1-R AVEC CONFIGURATION FRONTAL

CARACTÉRISTIQUES

Emploi Pour liquide ou gaz
Précision ±5% del f.s.
Pression max d’emploi 10 bar
Temperature max d’emploi 70° C
Fixations en laiton AISI 304 o AISI 316
Robinets de réglage en laiton

DESSIN TECHNIQUE/DÉTAIL

rubinetto in uscita disegno

ACCESSOIRES

  • Proxy ALP/1 ou ALP/3 pour alarm de minimum/maximum débit ou les deux
  • Robinet de réglage en sortie

DÉBITS STANDARDS POUR EAU 20°C

TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
R/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 115 40
R/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 140 45
R/3-R 3000-4000 40-50-60 3/4″ – 1″ 225 160 50

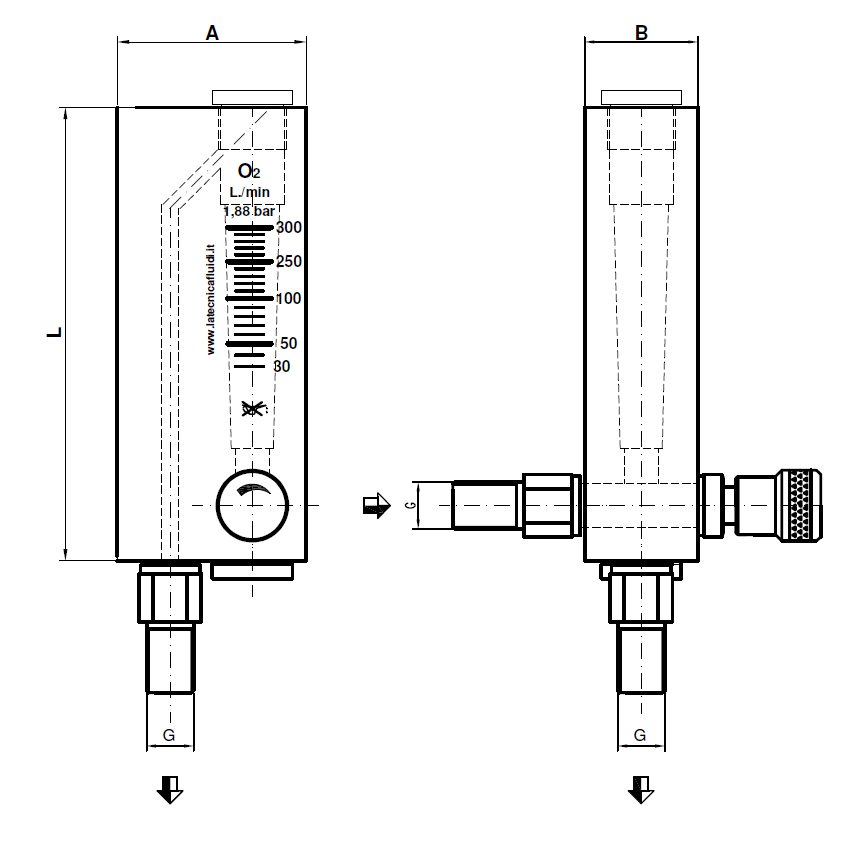

TYPE WATER AIR Threaded connections
L/h Nm3/h G L A B
R/1-R FRONTAL 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 60 40
R/2-R FRONTAL 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 80 45
TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
PL/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 215 170 40
PL/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 255 205 45

Les valeurs indiquées sont indicatives, nous pouvons fournir différent débit selon le demandes du client
