FLUSSIMETRI IN PLEXIGLAS PER MEDIE PORTATE “R-R” E "PL-R"

CAUDALÍMETROS DE PLEXIGLÁS “R-R” Y

“PL-R” CON GRIFO DE REGULACIÓN

Los caudalímetros con grifo de regulación de las series “R-R” y “PL-R” están fabricados íntegramente en plexiglás con flotador de medición guiado disponible en diferentes materiales: AISI 316, Hastelloy o PVC para líquidos agresivos.

  • La precisión del instrumento es: ± 5% fondo escala.

  • La presión de trabajo es 10 bar.

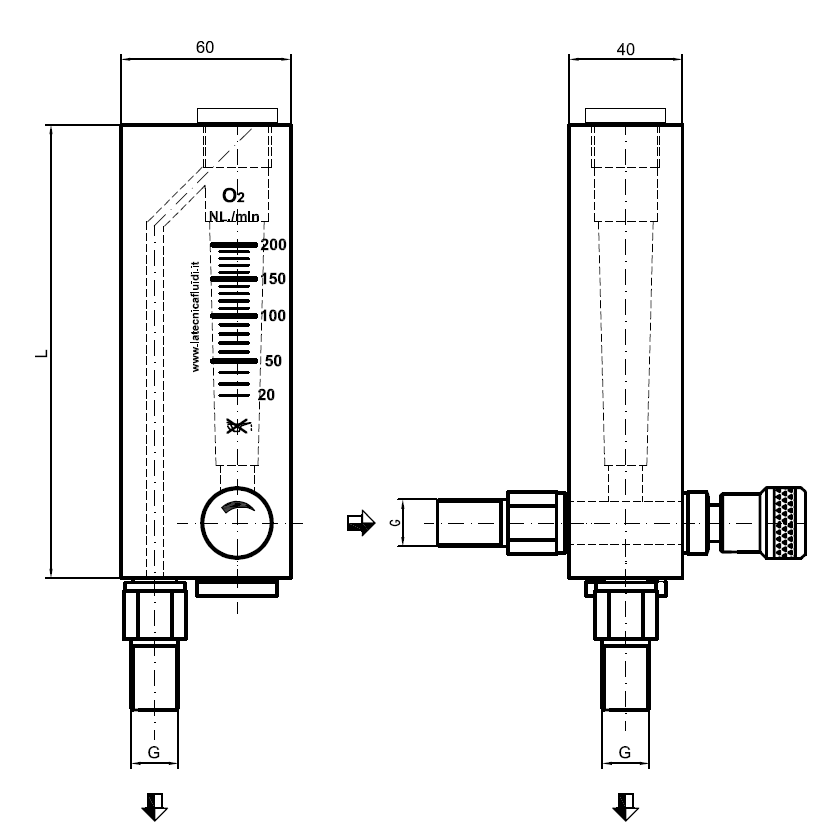

  • NUEVO MODELO R/1-R CON CONFIGURACIÓN FRONTAL

CARACTERÍSTICAS

Uso líquidos y gases
Precisión ±5%
Presión max de funcionamento 10 bar
Temperatura max de funcionamento 70° C
Conexiones y grido en latón AISI 304 o AISI 316
Grifo estándar en la entrada

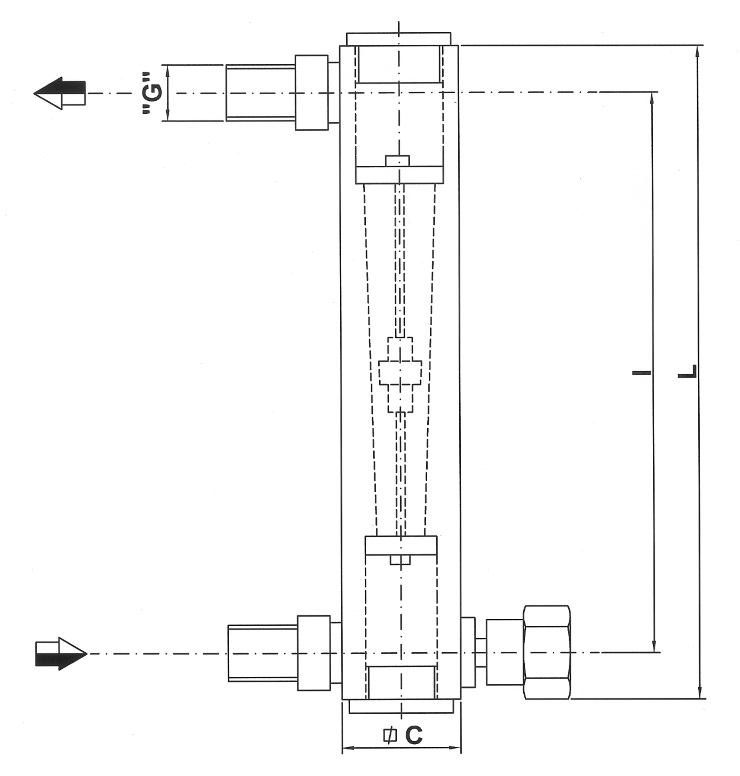

DIBUJO TÉCNICO/DETALLE

rubinetto in uscita disegno

ACCESORIOS

  • Proxy inductivo ALP/1 o ALP/3 para alarma de caudal mínimo/máximo o ambos
  • Toque en la salida

STANDARD FLOW RATES FOR WATER 20 ° C

TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
R/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 115 40
R/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 140 45
R/3-R 3000-4000 40-50-60 3/4″ – 1″ 225 160 50

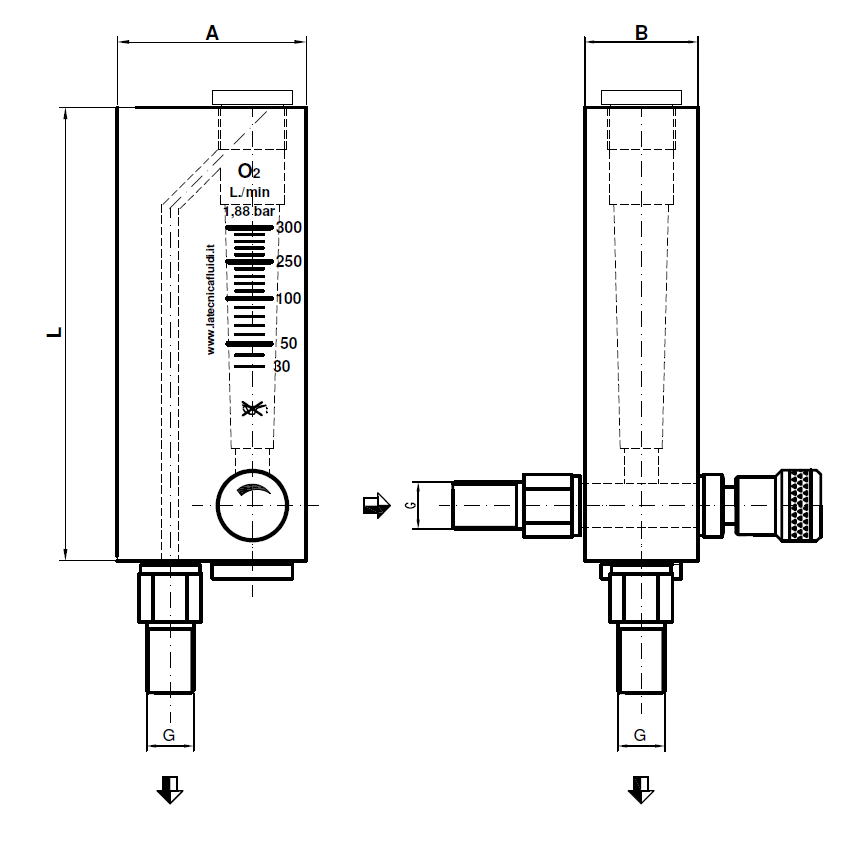

TYPE WATER AIR Threaded connections
L/h Nm3/h G L A B
R/1-R FRONTAL 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 160 60 40
R/2-R FRONTAL 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 190 80 45
TYPE WATER AIR threaded connections
L/h Nm3/h G L I C
PL/1-R 120-200-300-400-500 6-8-10-12 3/8″ – 1/2″ 215 170 40
PL/2-R 600-800-1200-1500-2000 10-15-25-30 3/8″ – 1/2″ 255 205 45

Se pueden sumininistrar medida distintos de los mencionados según los requerimientos del cliente
