FLUSSIMETRI IN PLEXIGLAS PER MEDIE PORTATE “R-R” E "PL-R"

FLUSSIMETRI IN PLEXIGLAS PER MEDIE PORTATE “R-R” E “PL-R”

I flussimetri della serie “R-R” e “PL-R” con rubinetto di regolazione sono realizzati interamente in plexiglas con galleggiante di misura guidato disponibile in materiali diversi: AISI 316, Hastelloj o PVC per liquidi aggressivi. Sono provvisti di attacchi posteriori con rubinetto di regolazione.

  • Precisione – ±5%

  • Pressione di collaudo – 10 bar

  • NUOVO MODELLO R/1-R CON CONFIGURAZIONE FRONTALE

CARATTERISTICHE

UTILIZZO Fluidi liquidi e gassosi
PRECISIONE ±5% del f.s.
PRESSIONE MAX DI ESERCIZIO 10 bar
TEMPERATURA MAX DI ESERCIZIO 70° C
RACCORDI E RUBINETTO IN OTTONE AISI 304 o AISI 316
RUBINETTO STANDARD IN INGRESSO

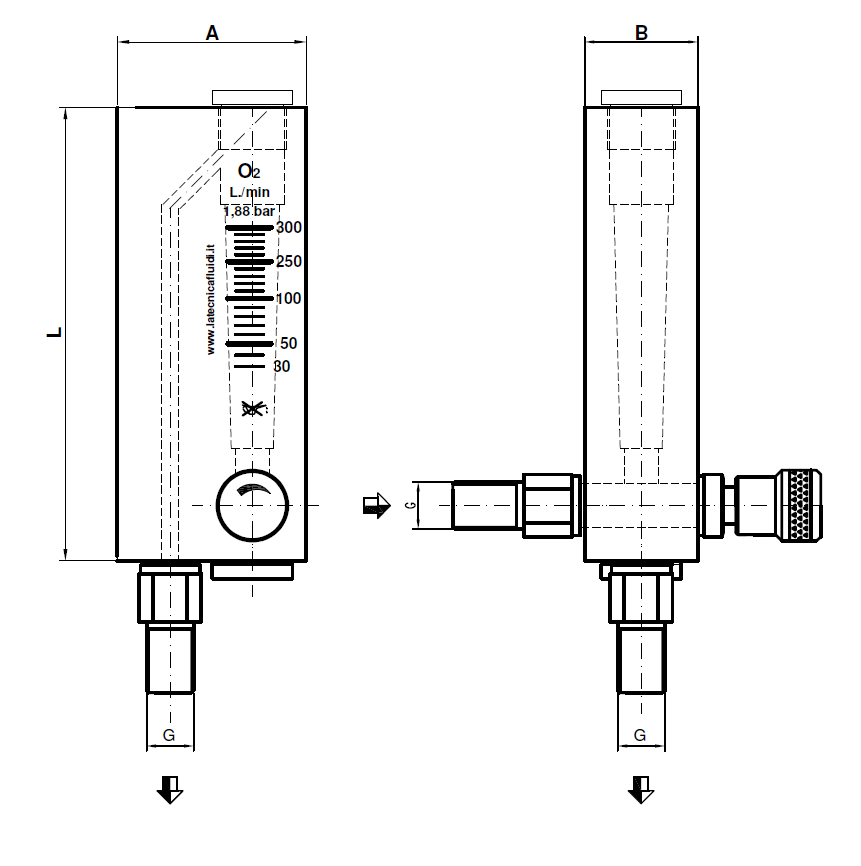

DISEGNO TECNICO/DETTAGLIO

rubinetto in uscita disegno

ACCESSORI

  • Proxy induttivo PNP ALP/1 o ALP/3 per allarme di minima/massima portata oppure entrambe
  • Rubinetto in uscita

PORTATE STANDARD PER ACQUA 20° C

TIPO WATER AIR Attacchi filettati
L/h Nm3/h G L I C
R/1-R 120

200

300

400

500

 6

8

10

 3/8″ – 1/2″ 160 115 40
R/2-R 600

800

1200

1500

2000

 15

25

 3/8″ – 1/2″ 190 140 45
R/3-R 3000

4000

 30 3/4″ – 1″ 225 160 50
TIPO ACQUA ARIA Attacchi filettati (GAS)
L/h Nm3/h G L STRUTTURA
R/1-R

FRONTALE

 120

200

300

400

500

 6

8

10

 3/8″ – 1/2″ 160 60X40
TIPO WATER AIR Attacchi filettati
L/h Nm3/h G L I C
PL/1-R 120
200
300
400
500		 6

8

10

 3/8″ – 1/2″ 215 170 40
PL/2-R 600
800
1200
1500
2000		 15

25

 3/8″ – 1/2″ 255 205 45

I valori riportati sono indicativi, è possibile fornire portate di fondo scala diverse da quelle indicate a seconda delle richieste del cliente.
